YHMK5320×70 ప్రెసిషన్ CNC గాంట్రీ గైడ్ రైల్ గ్రైండింగ్ మెషిన్

YHMK5320×70 ప్రెసిషన్ CNC గాంట్రీ గైడ్ రైల్ గ్రైండింగ్ మెషిన్

మెషిన్ టూల్ తయారీ, పారిశ్రామిక కొలత పరికరాలు, రవాణా, ఏరోస్పేస్, సైనిక మరియు ఇతర సంబంధిత రంగాలలో అధిక గ్రైండింగ్ పరిమాణంతో పెద్ద-స్థాయి ప్లేన్ మరియు గైడ్ రైల్ ఉపరితల అధిక-ఖచ్చితత్వ గ్రైండింగ్‌కు అనువైనది. దిగుమతిపై ఆధారపడటం అనే సమస్యను పరిష్కరించడం మరియు అధిక-ఖచ్చితత్వం కోసం దిగుమతి ప్రత్యామ్నాయాన్ని సాధించడం దీని లక్ష్యం. గ్రౌండింగ్ యంత్రాలు.

సాధారణ ప్రాసెసింగ్ అప్లికేషన్లు

విచారణ

సాంకేతిక పాత్రలు

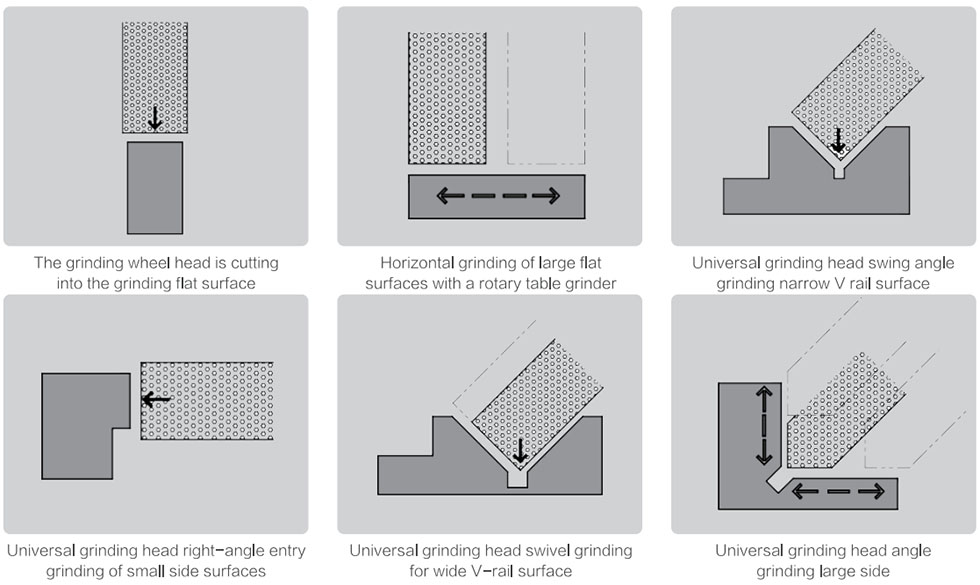

గ్రైండింగ్ అప్లికేషన్ స్కీమాటిక్

ప్రధాన ఫీచర్లు

1. హైడ్రోస్టాటిక్ టెక్నాలజీ మెషీనింగ్ ఖచ్చితత్వాన్ని మరియు సూక్ష్మత నిలుపుదలను నిర్ధారిస్తుంది.

2. డ్రాగన్ గేట్ నిర్మాణ రూపకల్పన, హైడ్రోస్టాటిక్ టెక్నాలజీ.

3. బహుళ-మూలకాలను ఒకేసారి గ్రైండింగ్ చేయగల సామర్థ్యం ఉన్న క్షితిజ సమాంతర మరియు నిలువు యూనివర్సల్ గ్రైండింగ్ హెడ్‌లు.

4. పారామెట్రిక్ హ్యూమన్-కంప్యూటర్ ఇంటరాక్షన్ సాఫ్ట్‌వేర్, పూర్తి ఫీచర్లతో కూడిన CNC ప్యాకేజీ.

5. ఆన్‌లైన్ డైనమిక్ బ్యాలెన్సింగ్, AE సిస్టమ్ పరిపూర్ణమైన అధిక-ఖచ్చితత్వ మెషీనింగ్ పనితీరును అందిస్తుంది.

6. స్థిరంగా లేని కరెంట్, స్థిరంగా లేని వోల్టేజ్ హైడ్రోస్టాటిక్ టెక్నాలజీ.

ప్రదర్శన

<span style="font-family: Mandali; ">క్రమ సంఖ్య	<span style="font-family: Mandali; "> అంశం		YHMK5320×70
1	CNC వ్యవస్థ	మోడల్	సిమెన్స్ 828D

2		ఏకకాలంలో నియంత్రించబడే అక్షాల సంఖ్య	3（X/Y/Z）
3	ప్రాసెసింగ్ పరిధి	గరిష్ట గ్రైండింగ్ పొడవు	7000mm

4		కాలమ్ వెడల్పు	2700mm
5		క్షితిజ సమాంతర/నిలువు స్పిండిల్ యొక్క Y-అక్ష ప్రయాణం	3400mm
6		వర్క్‌టేబుల్ వెడల్పు	2000mm
7		క్షితిజ సమాంతర స్పిండిల్ గ్రైండింగ్ వీల్ కేంద్రం నుండి వర్క్‌టేబుల్ ఉపరితలం వరకు గరిష్ట దూరం	≥1700mm
8	క్షితిజ సమాంతర గ్రైండింగ్ హెడ్	గ్రైండింగ్ వీల్ స్పెసిఫికేషన్	φ600×100×φ203.2మి.మీ

9		గ్రైండింగ్ వీల్ కేంద్రం నుండి వర్క్‌టేబుల్ వరకు దూరం	1700mm
10		భ్రమణ వేగం	1450 r / min
11	నిలువు గ్రైండింగ్ హెడ్	స్వివెల్ కోణం	±90° (మాన్యువల్ సర్దుబాటు)

12		గ్రైండింగ్ వీల్ స్పెసిఫికేషన్	φ400×20-75×φ127mm
13		గ్రైండింగ్ వీల్ చివరి ముఖం నుండి వర్క్‌టేబుల్ వరకు ఉన్న దూరం	≥1400mm
14		భ్రమణ వేగం	2000 r / min
15	వర్క్‌టేబుల్ X-అక్షం క్రియాత్మక పరిధి	వేగం (హైడ్రాలిక్ డ్రైవ్)	5-30m / min

16		గరిష్ట లోడ్ సామర్థ్యం	18000kg
17		వర్కింగ్ స్ట్రోక్	7200mm
18	క్షితిజ సమాంతర/నిలువు స్పిండిల్ యొక్క Y-అక్షం ఫీడ్	వేగవంతమైన ప్రయాణం	11 నిమిషం / నిమిషం

19		క్రమంగా ఫీడ్	3-75mm
20		నిరంతర ఫీడ్	0-5000 మిమీ/నిమి
21		కనీస మైక్రో-ఫీడ్ రిజల్యూషన్	1um
22	క్షితిజ సమాంతర/నిలువు స్పిండిల్ యొక్క Z-అక్ష ఫీడ్	వేగవంతమైన ప్రయాణం	11 నిమిషం / నిమిషం

23		గరిష్ట నిలువు స్ట్రోక్	1150 (క్షితిజ సమాంతర స్పిండిల్) / 1050 (నిలువు స్పిండిల్) మి.మీ.
24		కనీస మైక్రో-ఫీడ్ రిజల్యూషన్	0.1um
25	యంత్ర కొలతలు	పొడవు × వెడల్పు × ఎత్తు	18600 × 7000 × 5800 mm
26	ప్రధాన ఖచ్చితత్వం	గ్రైండింగ్ వీల్ స్పిండిల్ టేపర్ యొక్క రేడియల్ రన్అవుట్	0.003mm

27		వర్క్‌టేబుల్ రేఖాంశ కదలిక యొక్క సరళత (X-అక్షం)	0.018/7000 మి.మీ.
28		గ్రైండింగ్ హెడ్ కదలికకు (Y-అక్షం) వర్క్‌టేబుల్ ఉపరితలం యొక్క సమాంతరత	0.005/1000 మి.మీ.
29		గ్రైండింగ్ హెడ్ క్షితిజ సమాంతర కదలిక (Y-అక్షం) మరియు వర్క్‌టేబుల్ కదలిక (X-అక్షం) యొక్క లంబత్వం	0.01/500 మి.మీ.
30		స్థాన ఖచ్చితత్వం	Z/W-అక్షం: 0.008/500మి.మీ
			X-అక్షం: హైడ్రాలిక్ సిలిండర్ డ్రైవ్, పొజిషనింగ్ ఖచ్చితత్వం లేదు
