LK71, LK22 సిరీస్ CNC ఎక్స్‌టర్నల్ టెనాన్ బ్రోచింగ్ మెషిన్

LK71, LK22 సిరీస్ CNC ఎక్స్‌టర్నల్ టెనాన్ బ్రోచింగ్ మెషిన్

ఈ ఉత్పత్తి టెనాన్ స్లాట్‌ల కోసం బహుళ-అక్షం CNC బాహ్య బ్రోచింగ్ యంత్రం, ఇది నిలువు మరియు క్షితిజ సమాంతర కాన్ఫిగరేషన్‌లలో లభిస్తుంది. ఇది డిస్క్ గ్రూవ్‌లను బ్రోచింగ్ చేయడానికి విస్తృతంగా ఉపయోగించబడుతుంది, ప్రత్యేకమైన టెనాన్ స్లాట్ బ్రోచింగ్ సొల్యూషన్‌గా అధిక ఖచ్చితత్వం, సామర్థ్యం మరియు స్థిరత్వాన్ని అందిస్తుంది. స్టెయిన్‌లెస్ స్టీల్, అధిక-ఉష్ణోగ్రత మిశ్రమాలు, పౌడర్ మెటలర్జీ అధిక-ఉష్ణోగ్రత మిశ్రమాలు మరియు ఇతర పదార్థాలతో తయారు చేయబడిన భాగాల టెనాన్ గ్రూవ్ మ్యాచింగ్ కోసం ఉపయోగించబడుతుంది.

విచారణ

సాంకేతిక పాత్రలు

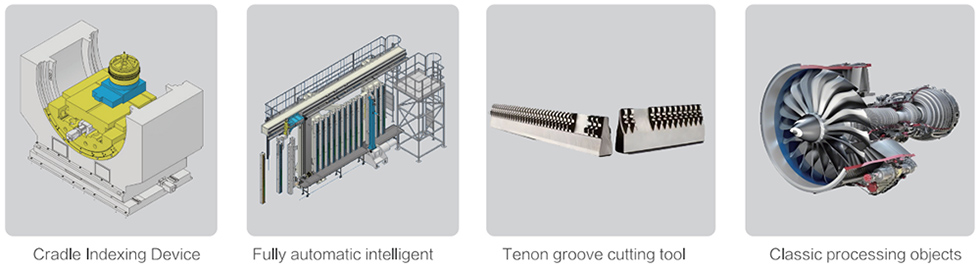

పిక్చర్-1

1. కట్టింగ్ షాఫ్ట్ యొక్క అధిక దృఢత్వం మరియు ఓవర్లోడ్ నివారణ

ప్రధాన డ్రైవ్‌లో స్పిండిల్ మోటార్, సేఫ్టీ కప్లింగ్, గేర్ రిడ్యూసర్, హెలికల్ గేర్ మరియు హెలికల్ రాక్ ఉంటాయి. సేఫ్టీ కప్లింగ్ ఓవర్‌లోడ్‌ను నివారించడానికి, మోటారు అవుట్‌పుట్ షాఫ్ట్ మరియు గేర్‌బాక్స్ ఇన్‌పుట్ షాఫ్ట్‌ను కనెక్ట్ చేయడానికి ఏర్పాటు చేయబడింది. ప్రీసెట్ టార్క్ మించిపోయినప్పుడు, అలారం ట్రిగ్గర్ చేయబడుతుంది మరియు స్క్రీన్‌పై ప్రదర్శించబడుతుంది.

2. అధిక ఖచ్చితత్వం గల A-అక్షం, B-అక్షం(క్షితిజ సమాంతర A-అక్షం, C-అక్షం)సూచిక పరికరం

అధిక కాన్ఫిగరేషన్: FAG/INA బేరింగ్‌లు+హైడెన్‌హైన్ గ్రేటింగ్ రూలర్;

అధిక ఖచ్చితత్వం: భ్రమణ స్థాన ఖచ్చితత్వం 0. 001°(4"); ఎండ్ ఫేస్ రనౌట్< 0. 02, రేడియల్ రనౌట్< 0. 02.

3. పూర్తిగా క్లోజ్డ్-లూప్ ఖచ్చితమైన నియంత్రణ

అధిక దృఢత్వం కలిగిన మెకానికల్ నిర్మాణం మరియు గ్రేటింగ్ స్కేల్ ఫీడ్‌బ్యాక్‌తో సర్వో-ఆధారితం, దోషరహిత బ్రోచింగ్ ఖచ్చితత్వాన్ని సాధించడానికి లోపాలను డైనమిక్‌గా సరిచేస్తుంది.

4. 24 గంటల నాన్-స్టాప్ ప్రాసెసింగ్

ఈ యంత్ర పరికరం అధిక స్థాయి ఆటోమేషన్‌ను కలిగి ఉంది, అధిక సామర్థ్యం, అధిక ఖచ్చితత్వం మరియు అధిక విశ్వసనీయతతో ఉంటుంది. యంత్ర పరికరం రూపకల్పన సహేతుకమైనది, అధిక దృఢత్వం మరియు అధిక డైనమిక్ ప్రతిస్పందనతో, ఆపరేటర్లు వర్క్‌పీస్‌లను లోడ్ చేయడం మరియు అన్‌లోడ్ చేయడం సులభం చేస్తుంది మరియు యంత్ర సాధన నిర్వహణకు కూడా సౌకర్యవంతంగా ఉంటుంది.

5. ఒక క్లిక్ తెలివైన నియంత్రణ

ఇంటెలిజెంట్ CNC సిస్టమ్+ఎంబెడెడ్ ప్రోగ్రామ్+హైలీ సెకండరీ డెవలప్‌మెంట్, పారామీటర్ ఫిల్లింగ్ మరియు యూజ్, జీరో ప్రోగ్రామింగ్ ఆపరేషన్, సురక్షితమైనది మరియు సమర్థవంతమైనది.

ప్రదర్శన

క్రమ సంఖ్య	సాంకేతిక పరామితి పేరు	యూనిట్	LK7132X3900 పరిచయం	LK7132X2750 పరిచయం	LK2232X7300 పరిచయం	LK2232X3200 పరిచయం
క్రమ సంఖ్య	సాంకేతిక పరామితి పేరు	యూనిట్	సంఖ్యా విలువ
1	రేట్ చేయబడిన కట్టింగ్ ఫోర్స్	kN	320	320	320	320
2	పుల్లింగ్ స్ట్రోక్	mm	3900	2750	7300	3200
3	గరిష్ట బ్లేడ్ పొడవు	mm	3000	2000	3000 × 2	2000
4	ప్రాసెస్ చేయబడిన వర్క్‌పీస్ యొక్క గరిష్ట వ్యాసం	mm	φ2200	φ500	φ1400	φ500
5	గరిష్ట గాడి లోతు	mm	120	50	100	50
6	వర్క్‌పీస్ బరువు	kg	5000	≤100	≤2000	≤100
7	A-యాక్సిస్ ఇండెక్సింగ్ డిస్క్ కోణం (స్టెప్‌లెస్ ఇండెక్సింగ్)	0	360	360	360	360
8	A-యాక్సిస్ ఇండెక్సింగ్ మెకానిజం యొక్క స్థాన ఖచ్చితత్వం	"(ఆర్క్ సెకన్లు)	± 10	± 10	± 10	± 10
9	A-యాక్సిస్ ఇండెక్సింగ్ మెకానిజం పునరావృత స్థాన ఖచ్చితత్వం	"(ఆర్క్ సెకన్లు)	10	10	10	10
10	భ్రమణ వేగం	r / min	1 ~ 1.5	1 ~ 1.5	1 ~ 1.5	1 ~ 1.5
11	పుల్లింగ్ వేగం (స్టెప్‌లెస్ స్పీడ్ రెగ్యులేషన్) (లంబ Z-యాక్సిస్, క్షితిజ సమాంతర X-యాక్సిస్)	మీ/నిమి	0.5 ~ 60	0.5 ~ 15	0.5 ~ 25	0.5 ~ 15
12	తిరిగి వచ్చే వేగం	మీ/నిమి	1 ~ 60	1 ~ 25	1 ~ 25	1 ~ 25
13	స్థాన ఖచ్చితత్వం	mm	0.2	0.2	0.2	0.2
14	ఫీడ్ స్ట్రోక్ (రేఖాంశ ఫీడ్ దిశ) (నిలువు Y-అక్షం, క్షితిజ సమాంతర Z-అక్షం)	mm	420	300	420	300
15	స్థాన ఖచ్చితత్వం	mm	0.015	0.015	0.015	0.015
16	పదే	mm	0.01	0.01	0.01	0.01
17	వేగం	మీ/నిమి	2	2	2	2
18	స్ట్రోక్‌ను సర్దుబాటు చేయడం (నిలువు X-అక్షం, క్షితిజ సమాంతర Y-అక్షం)	mm	± 200	± 120	± 100	± 50
19	స్థాన ఖచ్చితత్వం	mm	0.015	0.015	0.015	0.015
20	పదే	mm	0.01	0.01	0.01	0.01
21	వేగం	మీ/నిమి	2	2	2	2
22	క్రెడిల్ యొక్క వంపు కోణాన్ని సర్దుబాటు చేయడం (లంబ B-అక్షం, క్షితిజ సమాంతర C-అక్షం)	0	-45 / + 45	-45 / + 45	-90 ～ + 45	-90 ～ + 45
23	స్థాన ఖచ్చితత్వం	"(ఆర్క్ సెకన్లు)	10	20	20	20
24	పదే	"(ఆర్క్ సెకన్లు)	8	10	10	10
25	వేగం	r / min	1.8	1	1	1
26	నైఫ్ బాక్స్ నిల్వ పరికరం:
	కట్టర్ అంతరం	ముక్క	11	8	12	6
	కత్తి పెట్టెల సంఖ్య	ముక్క	12	7	6	6
	కత్తి పెట్టె పొడవు	mm	3150	2150	3150	2150
	కత్తి పెట్టెలోని కత్తి మొత్తం పొడవు ≥	m	33	12	36	12
27	ప్రధాన ట్రాన్స్మిషన్ సర్వో మోటార్ పవర్	kW	225	195	195	195
28	భ్రమణ వేగం	r / min	3100	3100	3100	3100
29	రేట్ చేయబడిన మొత్తం శక్తి (సుమారుగా)	kW	300	260	260	260
30	యాంత్రిక నాణ్యత (సుమారుగా)	t	160	120	170	100
31	భూమి ఆక్రమణ స్థలం (పొడవు x వెడల్పు x ఎత్తు) (సుమారుగా)	mm	17200 × 10300 × 10700	16000 × 7800 × 7500	17600 × 6800 × 5000	12000 × 6000 × 5500
